特殊吸い込み口

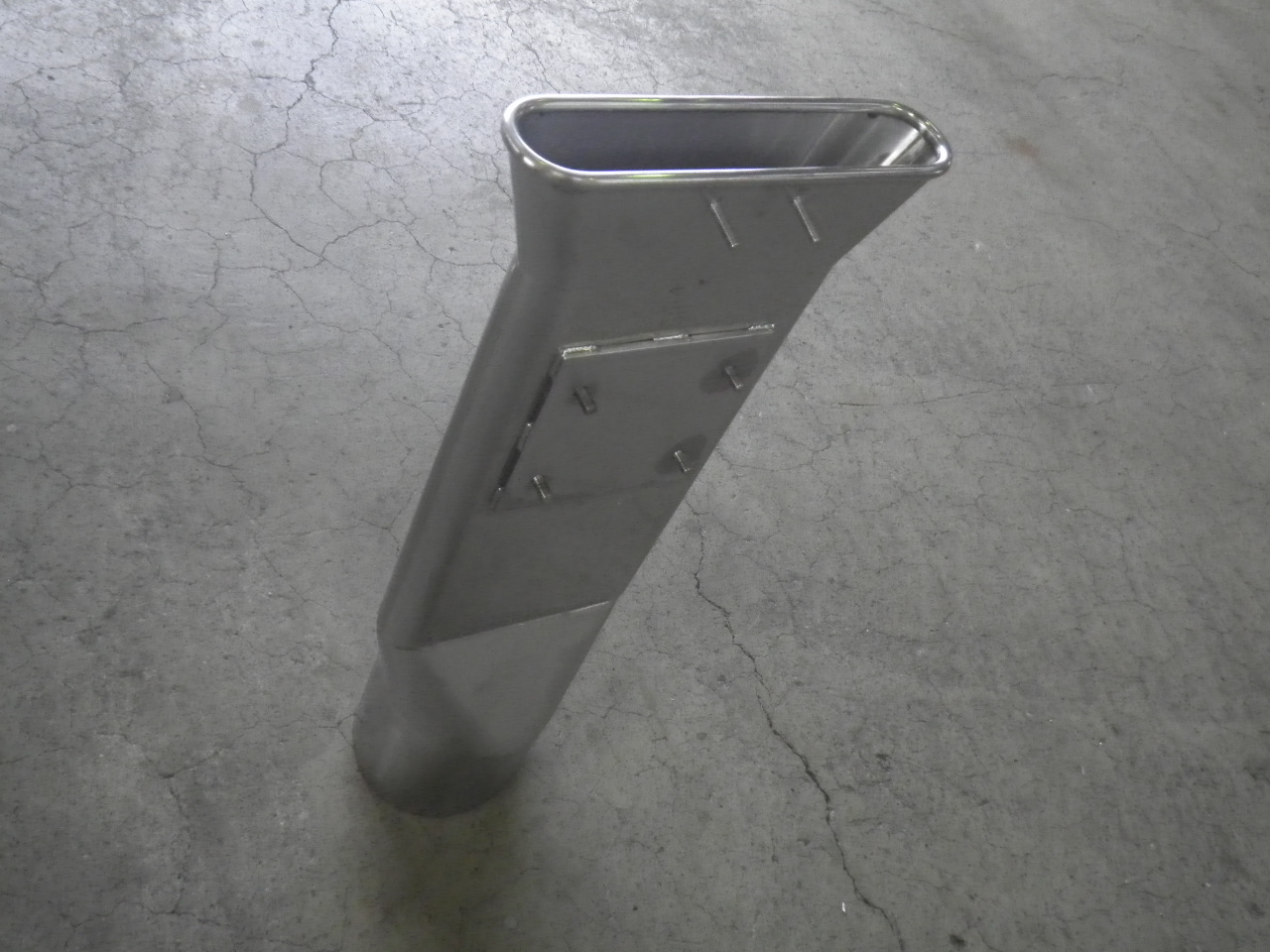

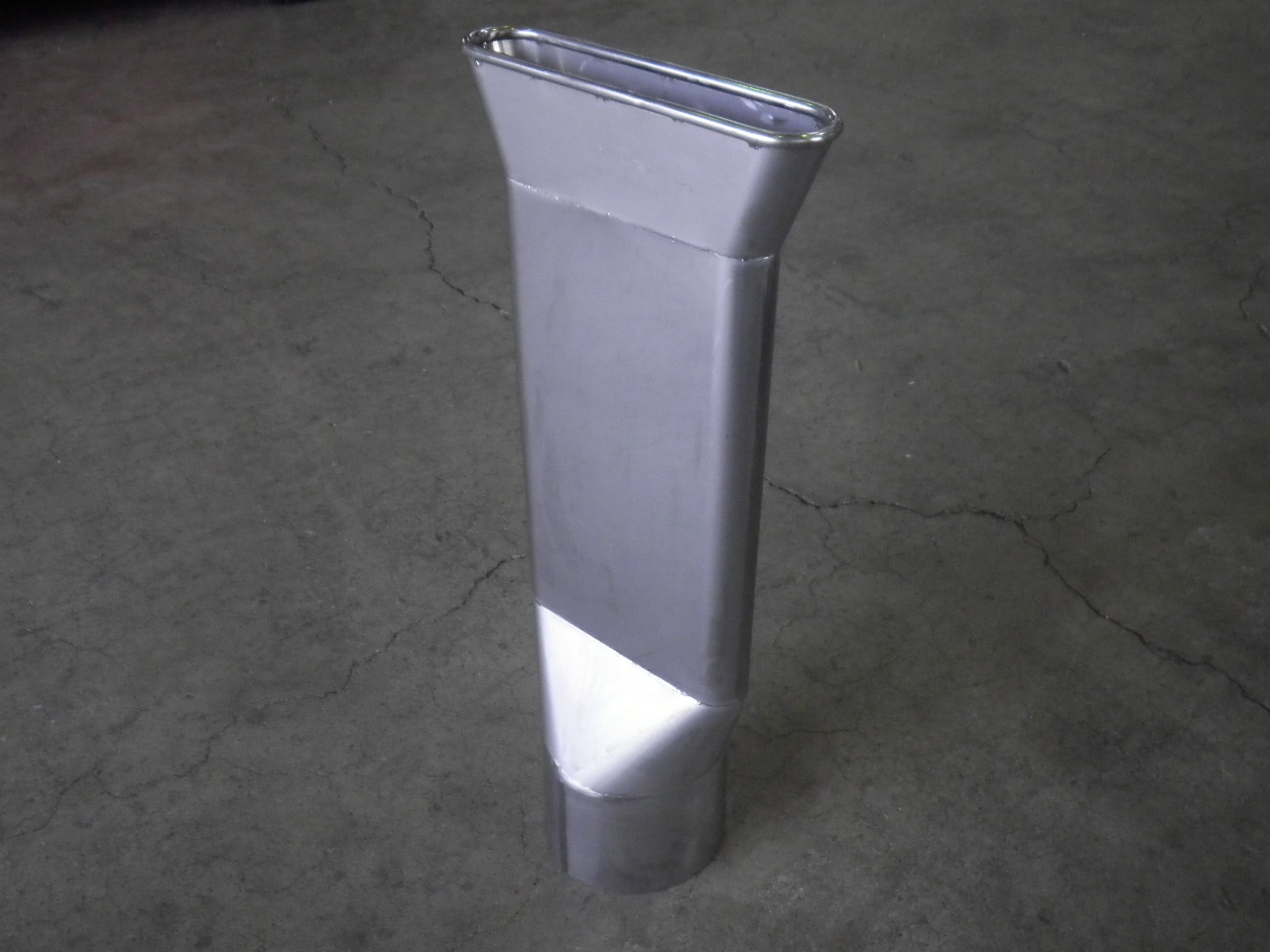

<コメント> 特殊な吸い込み口を製作しました。 取付部は丸で、途中から四角形のような形状に変形するという、少し難しい加工でした。 取付ボルトとしては、スタッドボルトを溶接しております。 寸法:丸部φ150mm 四角部(胴体):幅200mm×厚み45mm 先端(ラッパ形状):200mmから先端260mm×厚み45mm(縁取り丸棒φ10) 板厚:1.5mm
